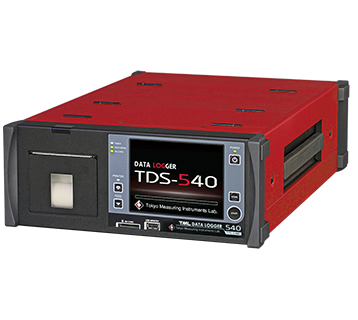

日本TML TDS-540 靜態數據采集儀
TDS-540是一款高性能易操作的數據采集儀，集成了靜態應變測量所需的所有功能，可以連接應變計、應變式傳感器、直流電壓、熱電偶和鉑電阻。其獨特的測量技術通過消除熱電動勢、放大器的熱零漂移和電源線噪聲，進行高度穩定的測量。TDS-540可擴展至1000通道，配合高速擴展箱IHW-50G可實現1000通道0.4s測量，搭載0.1×10-6的高分辨率模式。此外，TDS-540配備了新開發的遠程數據記錄功能，實現互聯網瀏覽器遠程控制。具備以太網LAN，USB，RS-232C和可選的無線LAN接口。
或稱數據記錄儀（Data Logger）、靜態應變儀
可配備無線LAN接口的型號目前只在日本國內銷售。
特點
?強大的內部數據存儲和UPS電路保證數據的可靠存儲
?±1秒/天的時鐘精度實現穩定的間隔測量
?僅4s的快速啟動
?通過“傳感器ID”一次設定系數、單位、小數點、傳感器類型
?可有1000通道測量（搭配外部擴展箱）
?單通道高速測量僅需0.04s
?搭載0.1×10-6的高分辨率模式
?結合帶測溫功能的應變計，一個通道同時測量應變和溫度
?支持應變完全補償法
?多種檢查功能（可設置定時器自動檢查）
?配備帶觸摸屏的彩色液晶顯示器
?內置高速打印機
?標配LAN，USB，RS-232C接口
?內置擴展箱配有避雷裝置
?兼容TML-NET（結合ASW / SSW單元和NDR-100）
| 型號名稱 | TDS-540 | |
|---|---|---|
| 測量目標 | 應變計，應變計型轉換器 | |
| 直流電壓，熱電偶，鉑溫度測量電阻 | ||
| 測量點數 | 1000點（使用外部開關盒） （使用帶有溫度測量功能的壓力表時2000點） | |
| 應變測量范圍 | ±40000×10 -6應變 ±640000×10 -6應變（范圍×16）應變 比固定為2.00 | |
| 掃描速度 | IHW-50G：0.4秒/ 1000點（1秒/點） ISW-50G：2秒/ 1000點（3秒/ 1000點） ASW / SSW：0.08秒/點（80秒/ 1000點） 內置開關盒單元：0.04秒/點，0.08秒/點 TML-NET：200秒/ 1000點（0.20秒/點） | |
| 傳感器模式 | 失真 | 1線規方法3線型120/240 /350Ω，2線規方法，2線規普通虛擬方法，4線規方法，4線規方法高分辨率模式，4線規合法電流350Ω，4線規合法電流350Ω高分辨率模式，4線規定律0-2V，帶溫度測量功能的儀表120/240 /350Ω，1儀表4線型120/240 /350Ω |
| 溫度 | 熱電偶T，K，J，B，S，R，E，N 鉑溫度測量電阻Pt100 3W | |
| 電壓 | 640mV，64V | |
| TML網絡 | 各種網絡模塊 | |
| 記錄 | 內置數據存儲器，SD卡，USB存儲器 | |
| 接口 | 局域網，USB，RS-232C，無線局域網（出廠選項） | |
| 外形尺寸 | 320（W）x 130（H）x 440（D）毫米 | |
| 大眾 | 約8kg | |
| 電源供應 | AC100-240V 50 / 60Hz 152VA | |
