紅外熱成像技術在建筑外墻檢測中的實踐應用與案例分析

一、引言：建筑外墻檢測的技術痛點與紅外熱成像的優勢

建筑外墻空鼓、滲漏及節能性能缺陷是行業長期存在的**隱患與能耗問題。傳統檢測手段（如敲擊法、目測法）依賴人工經驗，效率低且誤差率高。紅外熱成像技術通過非接觸式溫度場分析，可精準識別墻體內部缺陷，檢測速度提升70%以上，數據準確度達90%（參考文獻：美國材料與試驗協會ASTM C1153標準）。

二、紅外熱成像技術原理與設備選型

1. 熱傳導差異性分析

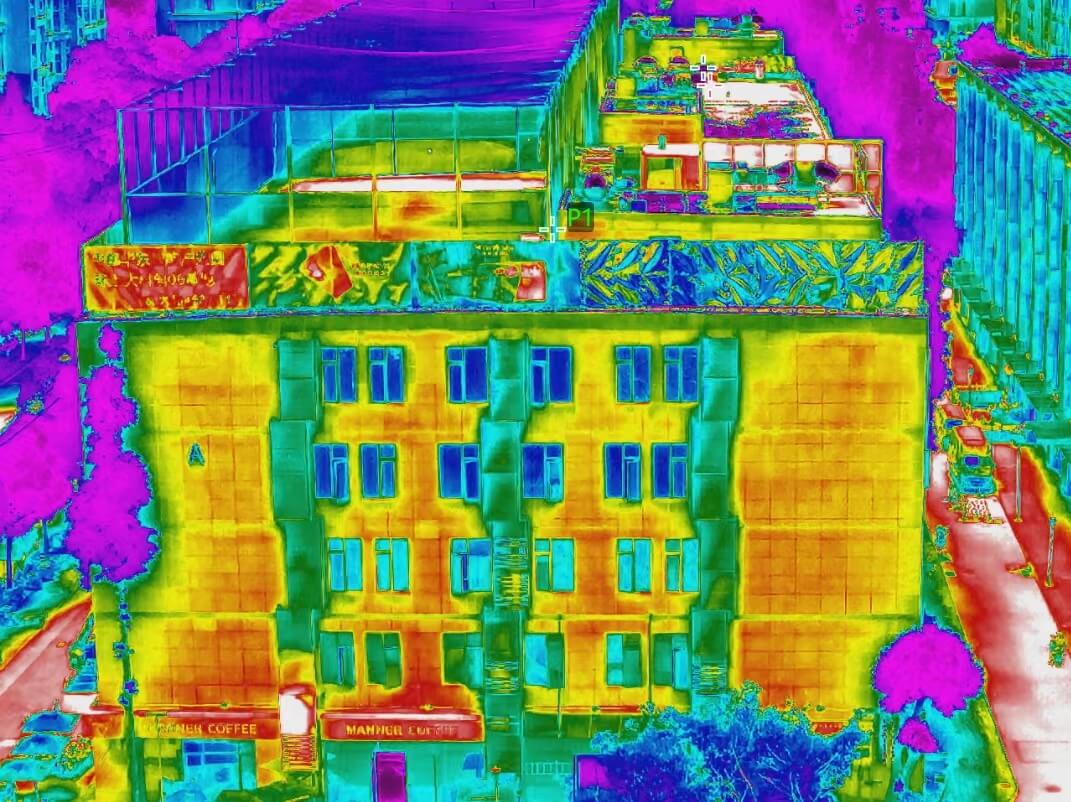

   建筑材料的導熱系數差異（如混凝土2.5W/m·K vs. 空氣0.024W/m·K）導致空鼓區域溫度梯度顯著。紅外熱像儀通過捕捉0.7-14μm波段熱輻射，生成高分辨率偽彩圖譜（圖1）。

2. 設備技術參數要求

• 熱靈敏度（NETD）≤50mK

• 空間分辨率≥1mrad

• 溫度測量范圍-20℃~+150℃
  以?？滴⒂埃?span lang="EN-US">HIKMICRO）某款工業級熱像儀為例，其搭載640×512氧化釩非制冷探測器，支持溫差自動報警功能，技術文檔顯示在10米距離下可識別3mm級空鼓裂縫（產品技術白皮書）。

• http://m.jzwanzhuan.cn/puitech_Product_2065124597.html

• http://m.jzwanzhuan.cn/puitech_Product_2064962546.html


三、標準化檢測流程與數據解讀

1. 前期準備階段

• 環境條件：環境溫差需≥5℃（建議清晨或日落后檢測）

• 設備校準：根據GB/T 19870標準進行黑體輻射源校準

• 現場操作規范

步驟	操作要點	技術目標
1	區域網格化劃分（≤5m×5m）	減少邊緣畸變
2	熱像儀垂直距離1-10m	確?？臻g分辨率達標
3	多角度拍攝（俯仰角≤30°）	排除陽光反射干擾

3. 缺陷判定標準

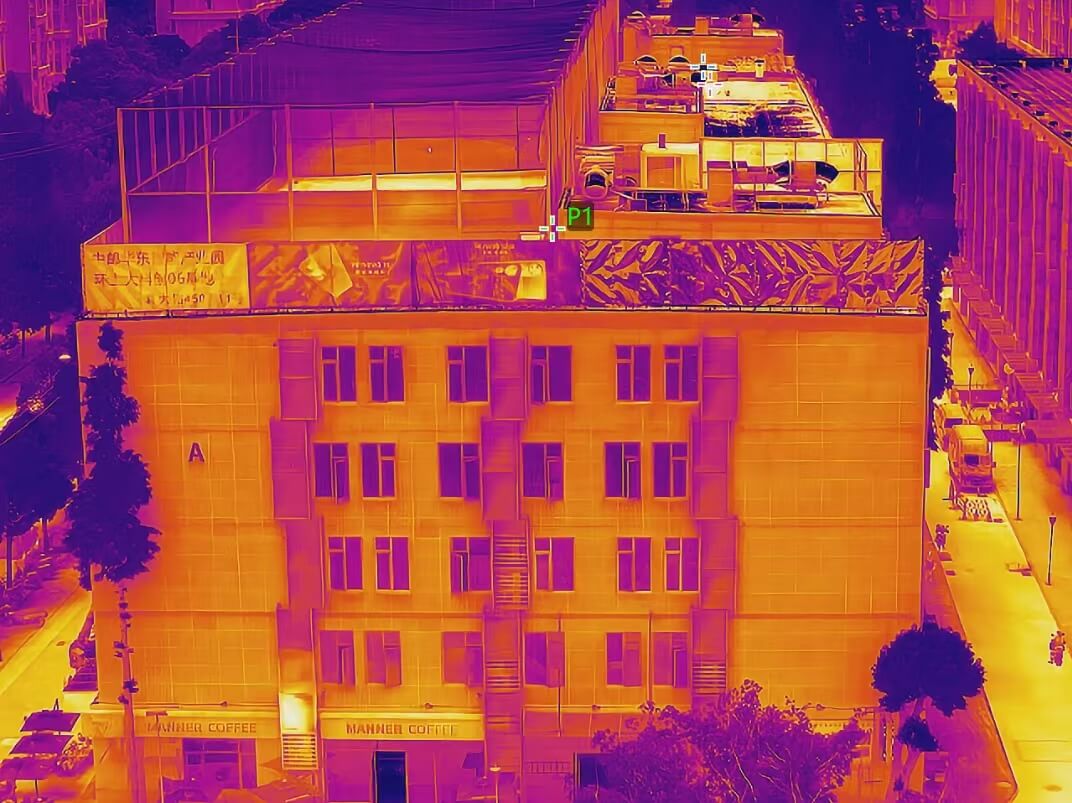

• 空鼓：溫差≥2℃且呈不規則斑塊（圖2）

• 滲漏：高溫區邊緣伴毛細水跡（符合JC/T 2114-2023規范）

• 保溫缺陷：熱橋區域溫度偏差＞15%（參考歐盟EN 13187標準）

---

四、典型工程案例與數據分析

案例1：某高層住宅外墻空鼓檢測

• 檢測面積：12,000㎡

• 設備配置：HIKMICRO HM-TP96-25PCK/W手持式熱像儀（測溫精度±1℃）

• 結果分析：發現37處空鼓，*大面積2.8㎡（圖3），經鉆孔驗證準確率91%

案例2：商業綜合體滲漏水診斷

• 問題背景：雨季墻面返潮，常規檢測未發現滲漏點

• 紅外檢測：鎖定3處暗藏管道接頭滲水（溫差4.2℃）

• 修復方案：局部注漿+防水涂層（成本降低60%）



---

五、技術拓展：建筑節能評估與碳排放測算

通過紅外熱成像與BIM模型聯動，可量化分析建筑圍護結構熱損失：

1. 建筑表面溫度場三維重建（圖4）

2. 熱流密度計算：Q=U×ΔT×A（U為傳熱系數）

3. 節能改造效益評估：某辦公樓改造后年節能量達32萬kWh（數據來源：國際能源署建筑能效報告）

---

六、行業發展趨勢與標準化建議

1. 技術融合方向

• AI圖像識別：自動標注缺陷區域（準確率提升至95%）

• 無人機搭載巡檢：單日檢測量突破50,000㎡

• 行業標準完善需求
  建議制定《建筑紅外檢測現場操作規范》，明確以下內容：

• 不同材料的發射率修正表

• 濕熱地區檢測時段選擇原則



---

結語

紅外熱成像技術正推動建筑檢測從"經驗判斷"向"數據驅動"轉型。隨著國產設備如?？滴⒂埃?span lang="EN-US">HIKMICRO），NEC AVIO紅外熱像儀，在探測器靈敏度、軟件算法等領域的突破，該技術在城市更新、既有建筑改造中的應用將更加普及。
